家具、陈设及其他零星小品的绘制

立面图的家具是指日常生活中使用的桌、椅、床、柜、沙发和家用电器等；陈设是指窗帘、墙画、盆花、立灯、壁灯、摆设等；零星小品是指假山、花坛和室内绿色植物等。

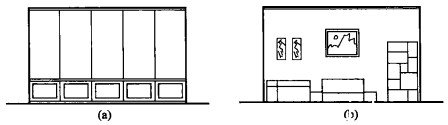

图7-31 不画家具和画家具的立面图比较

家具的绘制要依墙面的装修繁简而定，原则上是不影响墙面、柱面的装修。当墙面、柱面装修比较复杂，前面的家具又较多时(如餐厅)，为避免画面上的家具与陈设挡住墙面和柱面，可以不画家具和陈设，如图7-31(a)所示；反之，如果墙面、柱面装修不复杂(如宾馆客房)，即使画上前面的家具，也不影响对着墙面、柱面的表现，为展示空间的整体风貌，可以画上其中的家具与陈设，如图7-31(b)所示。

图7-32

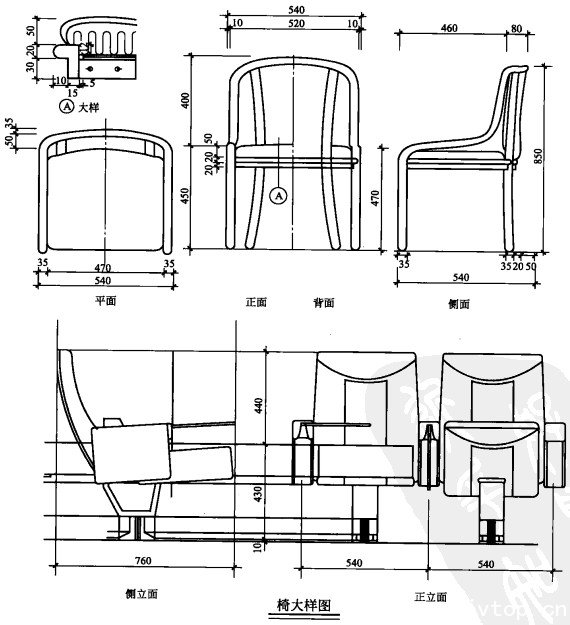

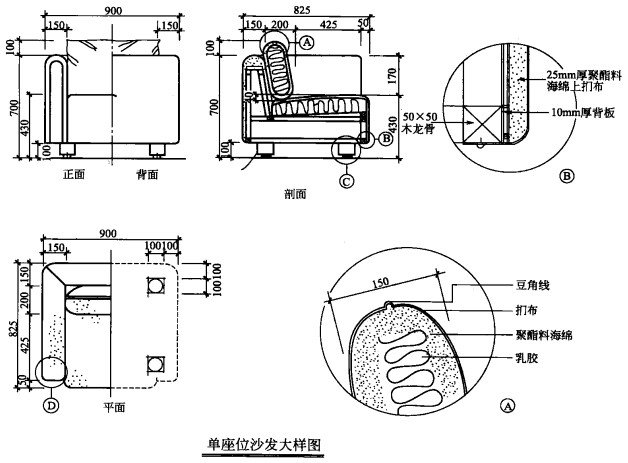

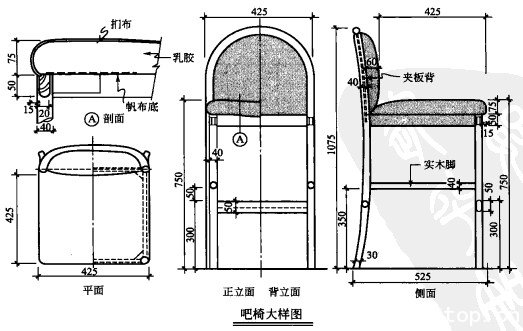

图7-32 家具大样图(一)

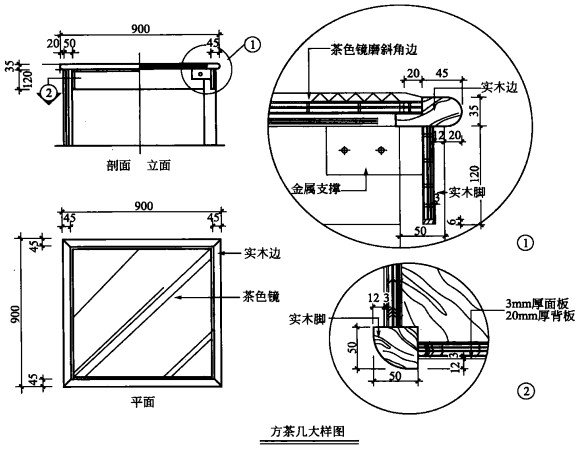

图7-33 家具大样图(二)

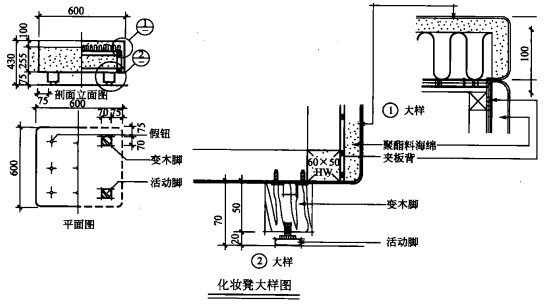

图7-34 家具大样图(三)

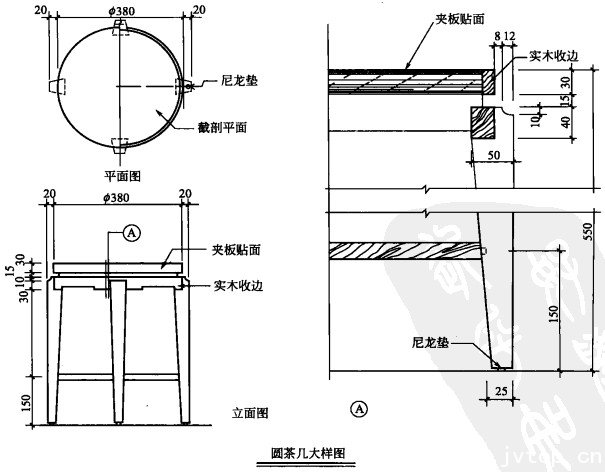

图7-35 家具大样图(四)

室内设计里的家具有时需要用大样图或三视图的形式来表达，以体现设计的全面性，如图7-32-7-35所示。

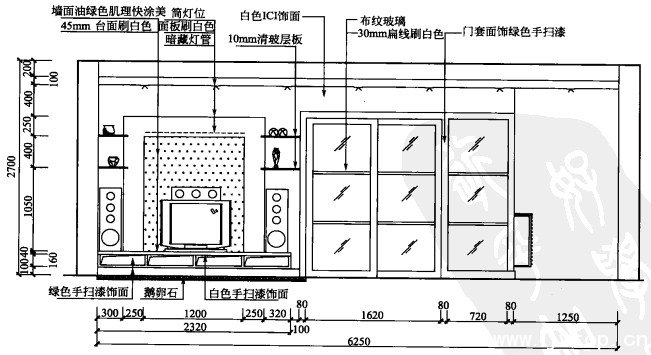

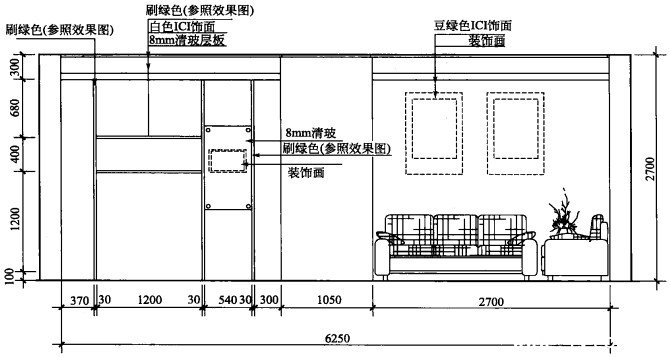

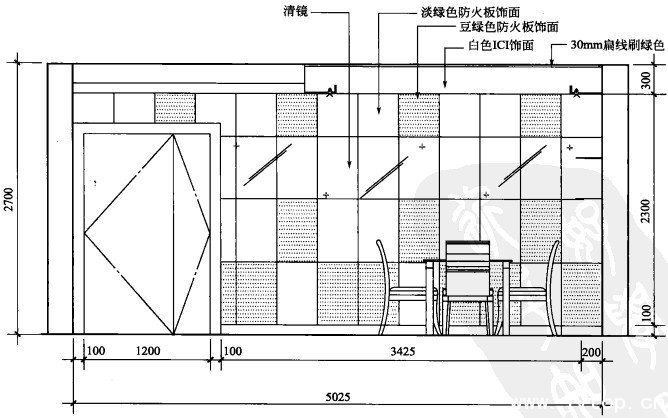

图7-36 家具、陈设及零星小品画法(一)

图7-37 家具、陈设及零星小品画法(二)

图7-38 家具、陈设及零星小品画法(三)

绘制家具、陈设及零星小品时，一般根据设计要求，适当地添加室内家具和陈设等内容附加物，绘制时应以清晰、增强表现性为目的，避免烦琐和重叠，如图7-36-图7-38所示。

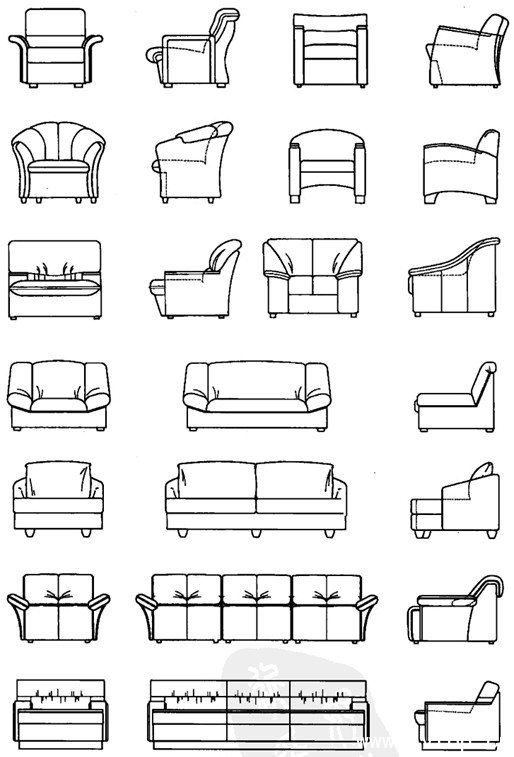

图7-39常用沙发图例

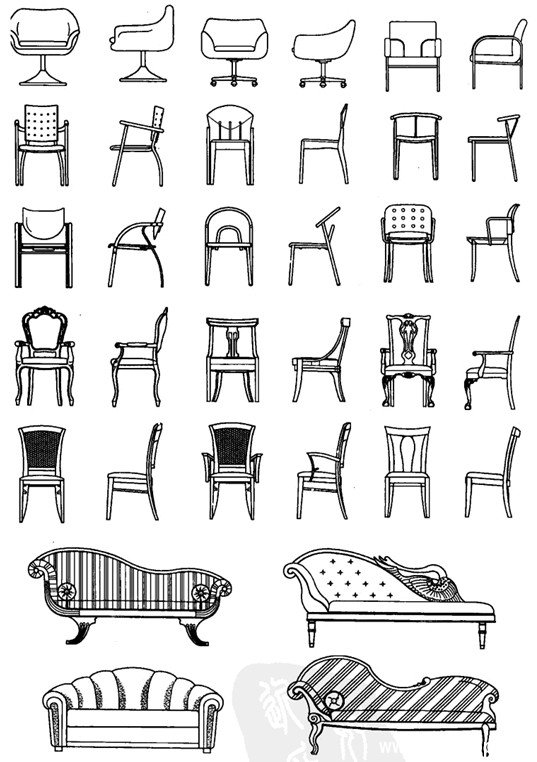

图7-40 常用椅子图例

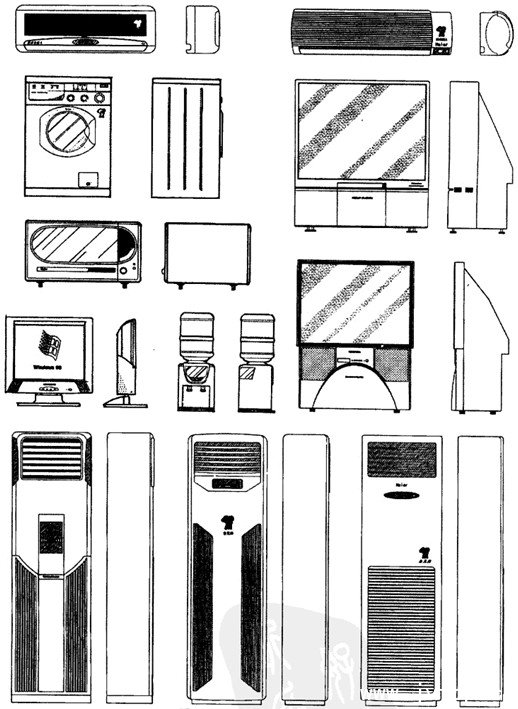

图7-41 常用家用电器图例

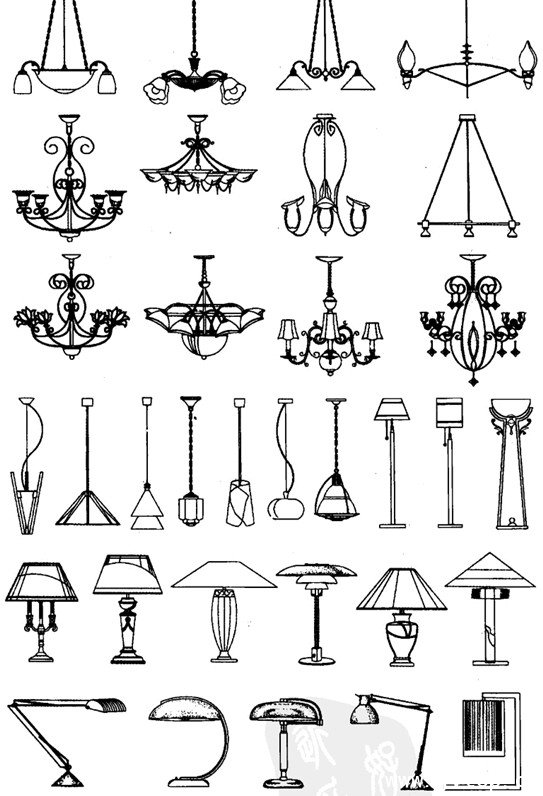

图7-42 常用灯具图例

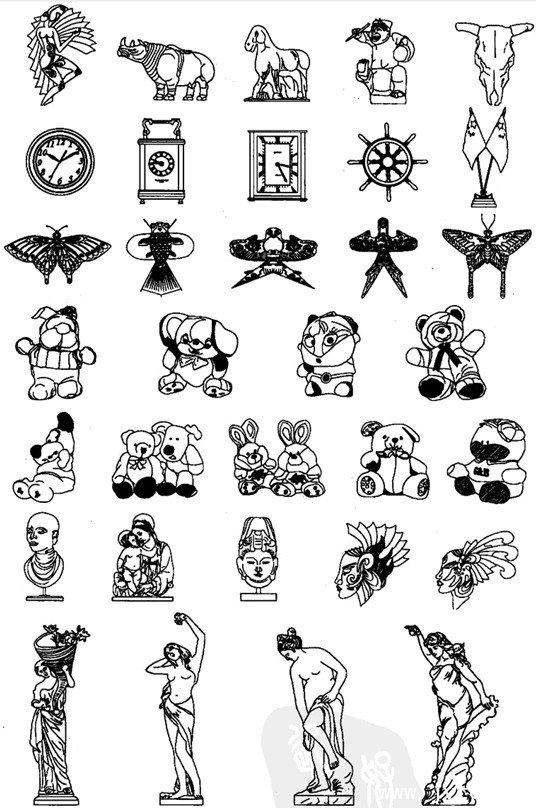

图7-43 常用陈设图例

常用的家具和陈设图例如图7-39-图7-43所示。
